LCD 16x2 Keypad shield модуль для Arduino UNO

  • В наявності 8 од.
  • Оптом і в роздріб
  • Код: #MIS_134

155,80 грн

Показати оптові ціни
+380 (98) 530-72-07
  • +380 (50) 912-82-81
повернення товару протягом 14 днів за домовленістю

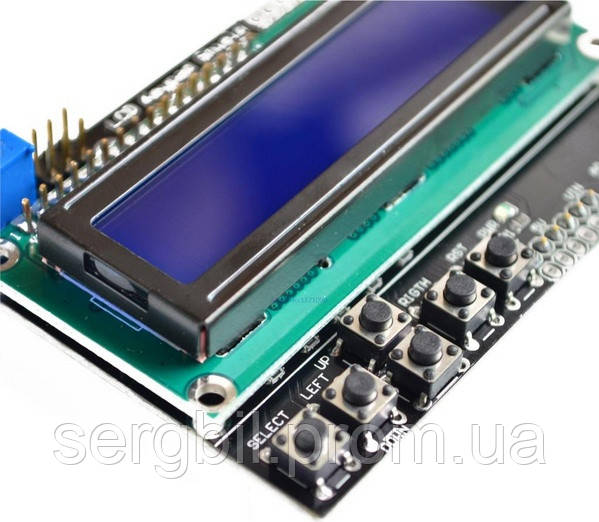

LCD 16x2 Keypad shield модуль для Arduino UNO
LCD 16x2 Keypad shield модуль для Arduino UNOВ наявності 8 од.
155,80 грн
+380 (98) 530-72-07
  • +380 (50) 912-82-81
Купити

Опис

LCD Keypad shield 16x2 - являє собою плату розширення arduino з дворядковим дисплеєм по 16 символів у кожному рядку 6-ма кнопками управління. Його дуже зручно використовувати в ардуїнов проектах, так як підключити шилд до ардуїнов займає лічені секунди. Розробники LCD Shield підключили всі шість кнопок послідовно через резистори з різним опором, до аналогового входу ардуїнов. Що дозволило заощадити 5 цифрових пінів ардуїнов. Характеристики LCD Shield: LCD shield сумісний з Arduino Mega і Arduino Uno Є підлаштування резистор для регулювання контрасту зображення. Кнопки управління: LEFT, RIGHT, UP, DOWN, SELECT, Кнопки RESET: Select, Up, Right, Down, Left, підключені на пін A0 ардуїнов Використовувані висновки ардуїнов для підключення дисплея: D4 - D10 Напруга живлення: 4.5 .. 5.5 В Струм споживання: 2 мА (без підсвічування) Підсвітка синя. Інтерфейс: 28 контактів у два ряди (16+12) Розмір символу : 2.95 × 4.35 (w × h) мм Розмір: 80 x 60 мм Вага : 53 р Скетч для Arduino LCD Shield для тестування LCD-екрану і кнопок модуля //У прикладі використовується бібліотека LiquidCrystal #include // select the pins used on the LCD panel lcd LiquidCrystal(8, 9, 4, 5, 6, 7); // define some values used by the panel and buttons int lcd_key = 0; int adc_key_in = 0; #define btnRIGHT 0 #define btnUP 1 #define btnDOWN 2 #define btnLEFT 3 #define btnSELECT 4 #define btnNONE 5 // read the buttons int read_LCD_buttons() { adc_key_in = analogRead(0); // read the value from the sensor // my buttons when read are centered at these valies: 0, 144, 329, 504, 741 // we add approx 50 to those values and check to see if we are close if (adc_key_in > 1000) return btnNONE; // We make this the 1st option for speed reasons since it will be the most likely result // For V1.1 us this threshold if (adc_key_in < 50) return btnRIGHT; if (adc_key_in < 250) return btnUP; if (adc_key_in < 450) return btnDOWN; if (adc_key_in < 650) return btnLEFT; if (adc_key_in < 850) return btnSELECT; // For V1.0 comment the other threshold and use the one below: /* if (adc_key_in < 50) return btnRIGHT; if (adc_key_in < 195) return btnUP; if (adc_key_in < 380) return btnDOWN; if (adc_key_in < 555) return btnLEFT; if (adc_key_in < 790) return btnSELECT; */ return btnNONE; // when all others fail, return this... } void setup() { lcd.begin(16, 2); // start the library lcd.setCursor(0,0); lcd.print("Push the buttons"); // print a simple message } void loop() { lcd.setCursor(9,1); // move cursor to second line "1" and 9 spaces over lcd.print(millis()/1000); // display seconds elapsed since power-up lcd.setCursor(0,1); // move to the begining of the second line lcd_key = read_LCD_buttons(); // read the buttons switch (lcd_key) // depending on which button was pushed, we perform an action { case btnRIGHT: { lcd.print("RIGHT "); break; } case btnLEFT: { lcd.print("LEFT "); break; } case btnUP: { lcd.print("UP "); break; } case btnDOWN: { lcd.print("DOWN "); break; } case btnSELECT: { lcd.print("SELECT"); break; } case btnNONE: { lcd.print("NONE "); break; } } }

Характеристики

Основні
Виробник Arduino

Інформація для замовлення

  • Ціна: 155,80 грн
