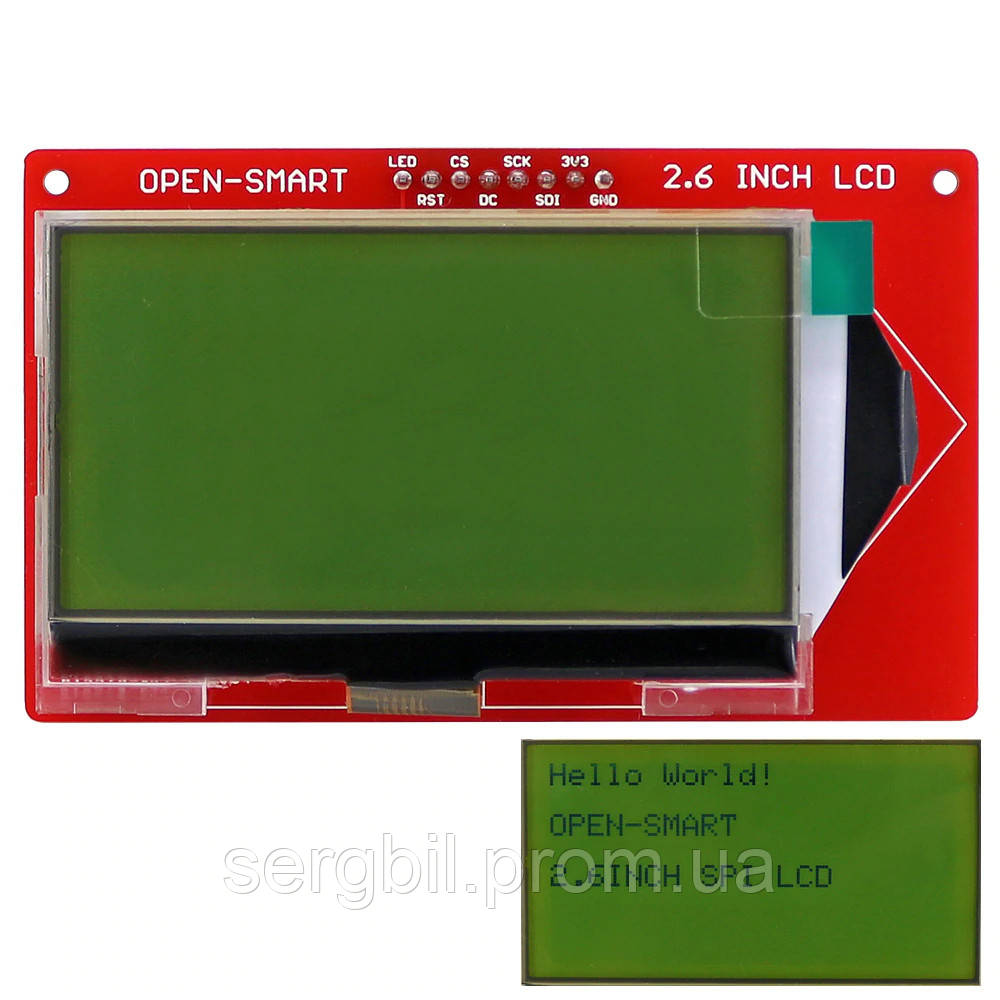

2,6" монохромний РК-модуль 128х64, 3,3 В SPI Arduino з підсвічуванням

  • В наявності 4 од.
  • Оптом і в роздріб
  • Код: #MIS_412

234 грн

Показати оптові ціни
+380 (98) 530-72-07
  • +380 (50) 912-82-81
повернення товару протягом 14 днів за домовленістю
2,6" монохромний РК-модуль 128х64, 3,3 В SPI Arduino з підсвічуванням
2,6" монохромний РК-модуль 128х64, 3,3 В SPI Arduino з підсвічуваннямВ наявності 4 од.
234 грн
+380 (98) 530-72-07
  • +380 (50) 912-82-81
Купити

Опис

Монохромный графический дисплей 84х48 точки, диагональ 1.6 дюйма с подсветкой (использовался в телефонах Nokia 5110). Размеры: 4.5 x 4.3 x 0.6 см Предназначение выводов: RST - Вывод для перезагрузки контроллера дисплея. CE - Состояние данного вывода разрешает или запрещает ввод данных в контроллер дисплея DC - Вывод выбора режима ввода данных - Данные/Команды DIN - Вход данных последовательного интерфейса SPI CLK - Тактирующий вывод для последовательного интерфейса SPI VCC - Питание контроллера дисплея 2.7 - 3.3Вольт LIGHT - Подсветка. Активизируется подачей минуса (GND) GND - GND Всередині дисплея знаходиться контролер PCD8544. Його харчування повинно лежати в межах 2.7 - 3.3 В (максимум 3.3 В, при подачі 5Вольт на висновку VCC дисплей може вийти з ладу). Сигнальні ж висновки толерантні до 5В і підключаються до будь-яким цифровим висновків Arduino. Для того щоб працював наш скетч підключіть його за схемою: Nokia 5110 модуль Arduino RST D7 CE D6 DC D5 Din D4 CLK D3 VCC 3.3 GND GND Бібліотека необхідна для роботи з модулем Adafruit_GFX_Library: http://zelectro.cc/Content/Uploads/Common/libraries/Adafruit_GFX_Library.zip Її необхідно розпакувати і додати в папку "libraries" в папці з Arduino IDE. Не забувайте перезавантажити середу, якщо на момент додавання IDEшка була відкрита. При компіляції скетчу, може виникнути конфлікт з бібліотекою RobotControl, тому її бажано перенести в інше місце.

Характеристики

Основні
Виробник Arduino
